Sobre o projeto
Setor: Industrial / Ventilação e Exaustão / Reposição Técnica
Tecnologias: Manufatura Aditiva FDM de Grande Formato & Impressão Seccionada (10 Unidades)

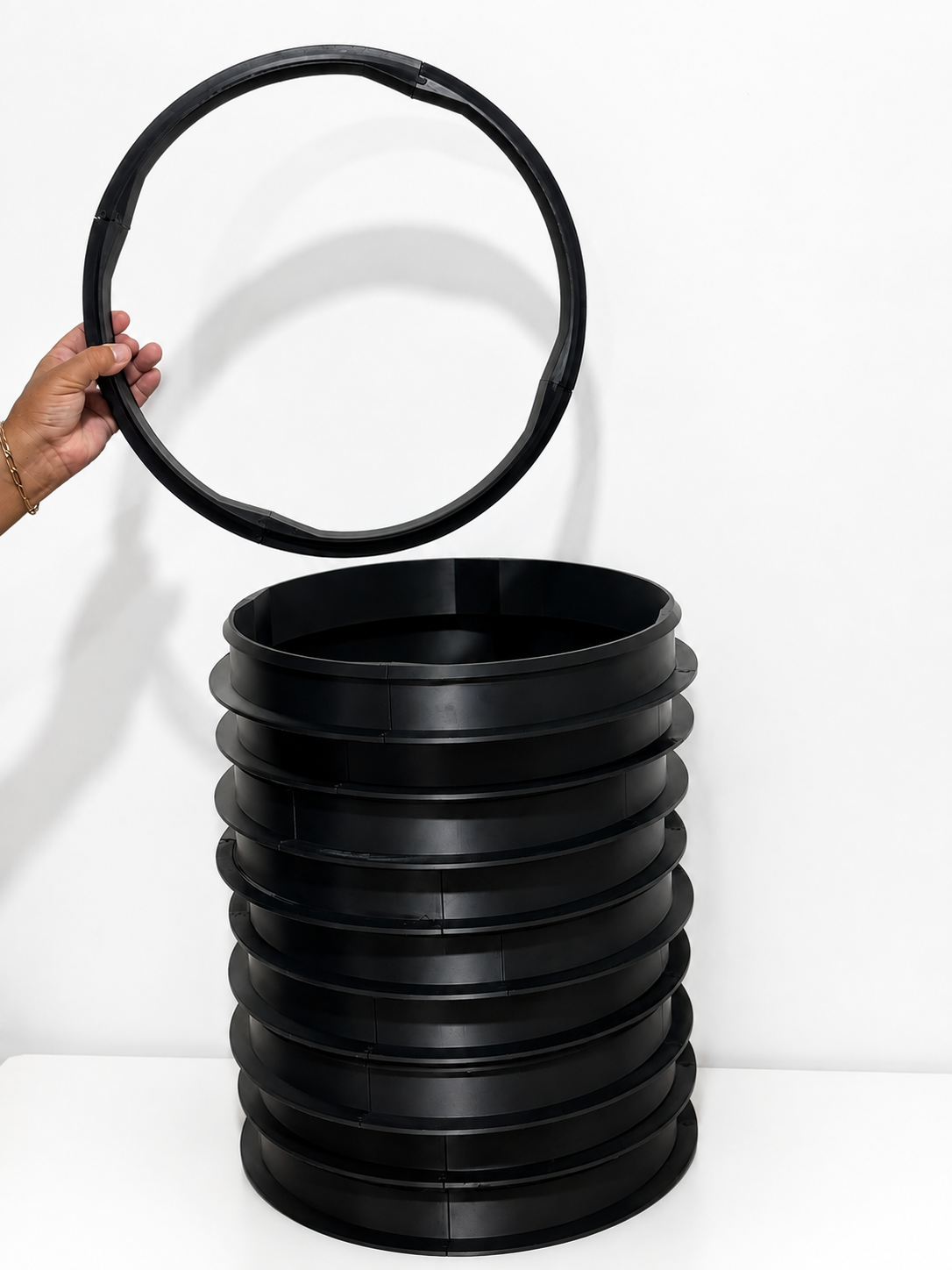

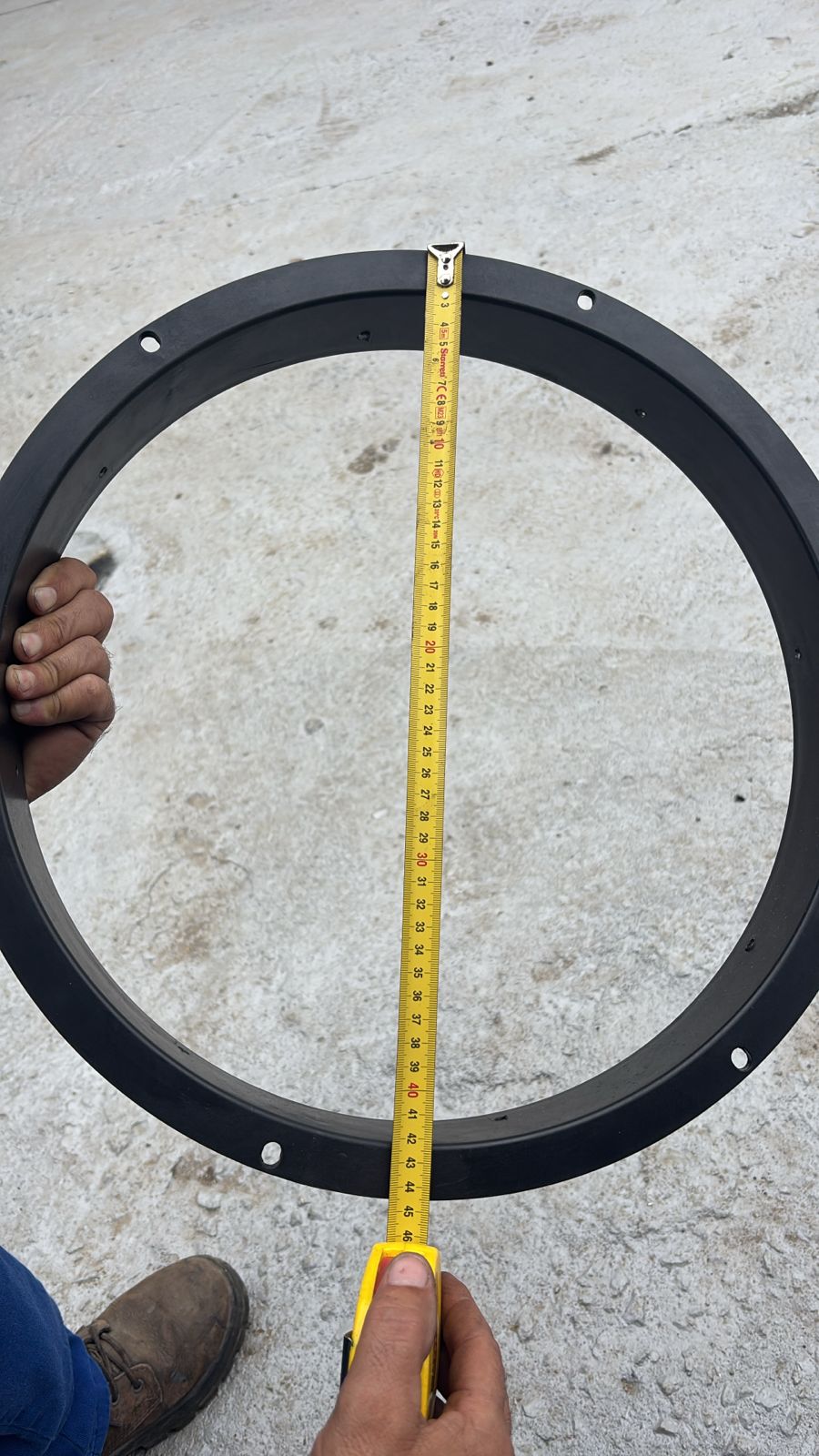

Para um sistema de ventilação de tanque, produzimos 10 aros estruturais de 47 cm de diâmetro — os componentes que dão forma e sustentação ao duto de exaustão, mantendo aberto o caminho por onde o ar precisa passar.
O aro não é apenas um anel de plástico; é o que impede o duto de colapsar sobre si mesmo. Exaustão é o sistema que ninguém percebe enquanto funciona e que todo mundo sente no instante em que falha. Cada peça aqui carrega essa responsabilidade silenciosa: manter a geometria estável para que o fluxo de ar nunca seja interrompido.

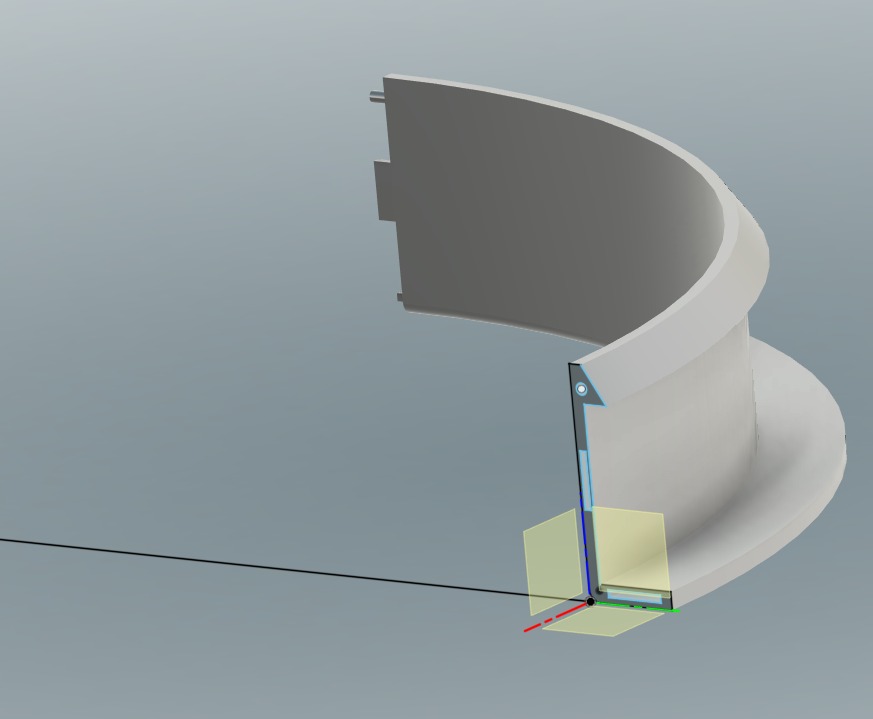

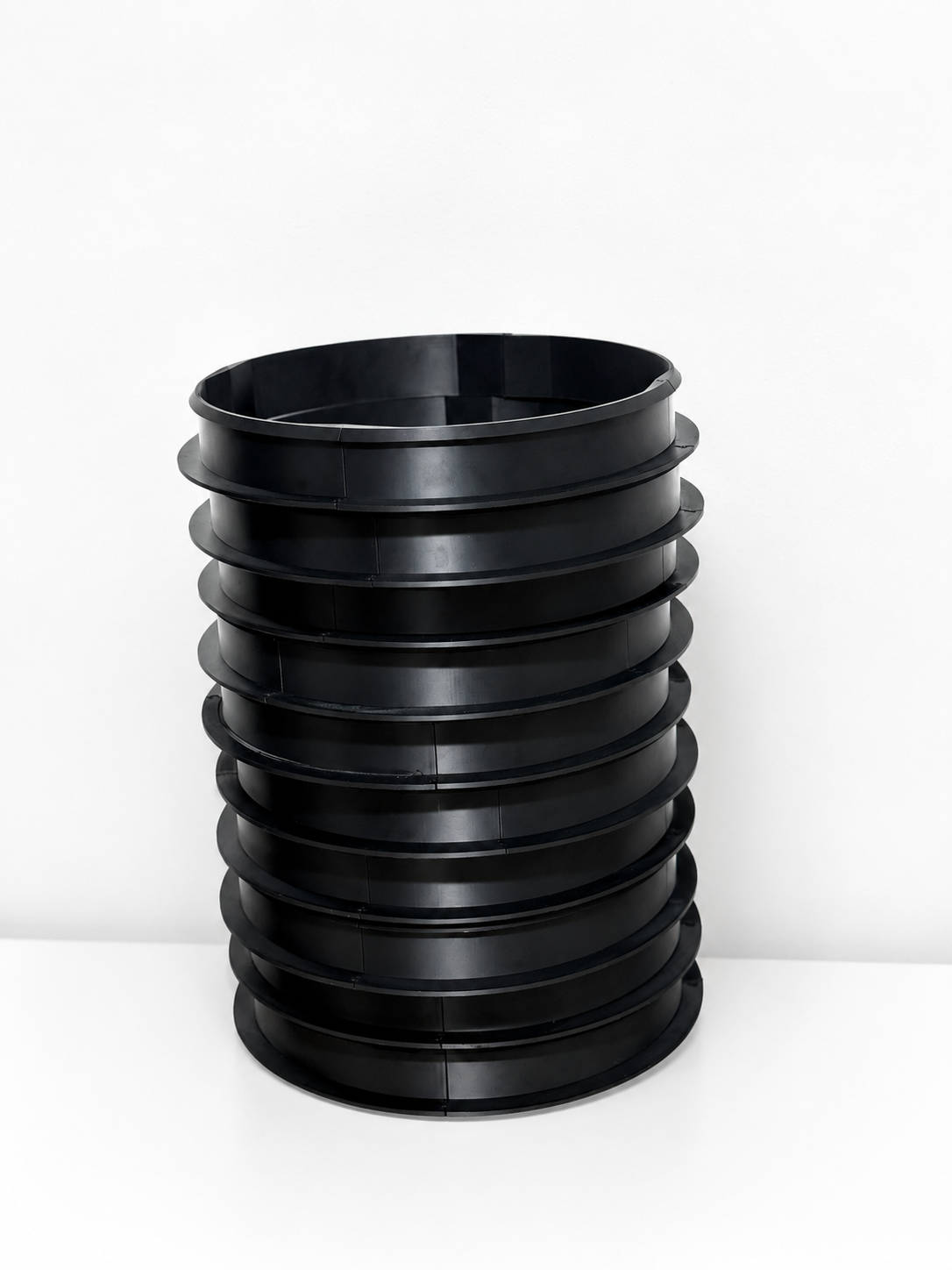

O desafio central foi de escala. Com 47 cm de diâmetro, o aro ultrapassa a mesa de qualquer impressora FDM de mercado — e a solução foi seccionar cada anel em arcos, imprimir os segmentos individualmente e reuni-los com geometria de encaixe projetada para que a emenda não vire ponto fraco. Dez aros, todos com a mesma circunferência e o mesmo perfil de flange, prontos para empilhar e montar em sequência.
A escolha do ASA respondeu ao regime de uso: o conjunto alterna entre operação interna e externa, e o ASA é o polímero de engenharia que sustenta a exposição solar sem amarelar nem fragilizar com o tempo — resistência a UV e intempérie que o ABS comum não entrega.
⚙️ Onde a peça de catálogo não existe, a manufatura aditiva assume.
